电气施工工艺标准

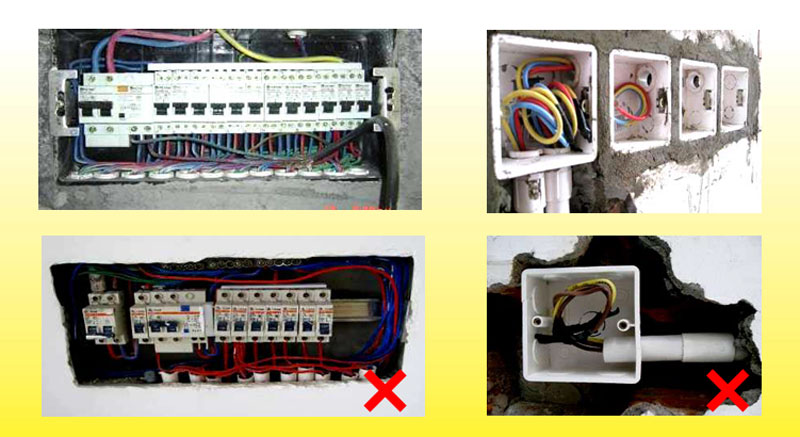

(一)电管与配电箱、电管与开关线盒必须使用锁扣连接,二盒穿线的,要用线管连接,PVC线管接头必须用PVC专用胶水固定,不得松动。

电管与配电箱施工

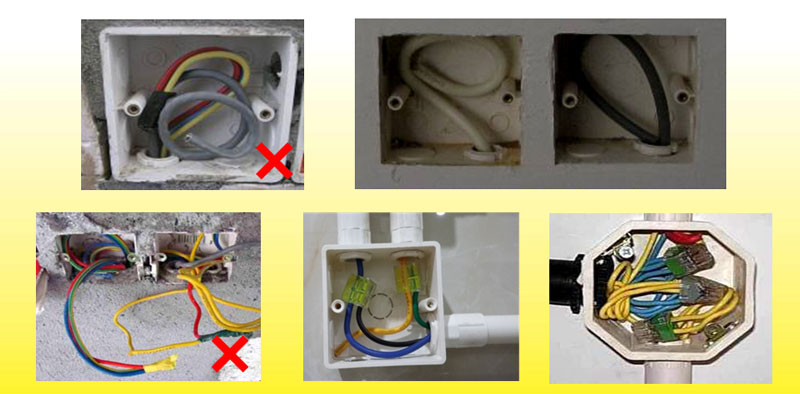

(二)导线并头处用压线帽或导线连接器,不得用绝缘胶带,强弱电线应分管分盒布设,严禁同管铺设。导线相线宜用红色,零线宜用蓝色,接地保护线应用黄绿双色线,同一区域内配线颜色应统一或做色标。管内导线截面积不超过管内径截面积的40%。如:6分管每根穿线≤3根(4mm2)或5根(2.5mm2),4分管每根穿线≤3根(2.5mm2)或5根(1.5mm2) 。

 导线连接器

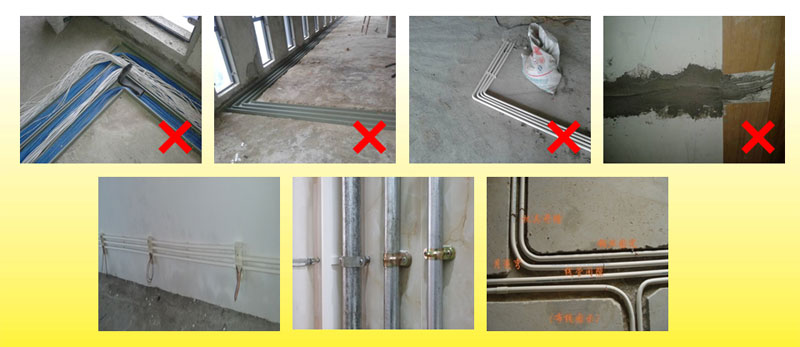

(三)墙面电线管开槽深度≥75px,开槽宽度为管径的1.5倍,电线管并排在一起时,线管间应分隔开(结构墙无法排管时,可采用黄蜡管或护套线)明管打卡固定,开槽布管使用铜丝固定,线管弯度禁止90度转弯,每10米布管不应超过5个转角。线管穿线禁止接线头,明管做过线盒过线。

墙面电线管开槽

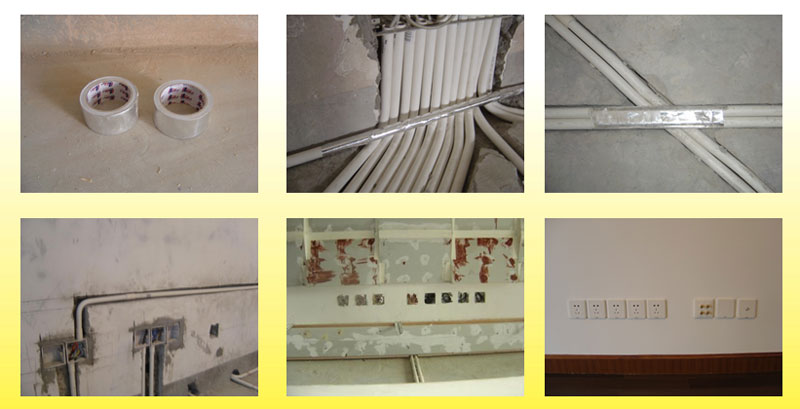

 (四)弱电与强电间防干扰(包锡纸),强弱电间距分开20公分以上,强弱电线应分管分盒布设,严禁同管铺设。

弱电与强电间防干扰

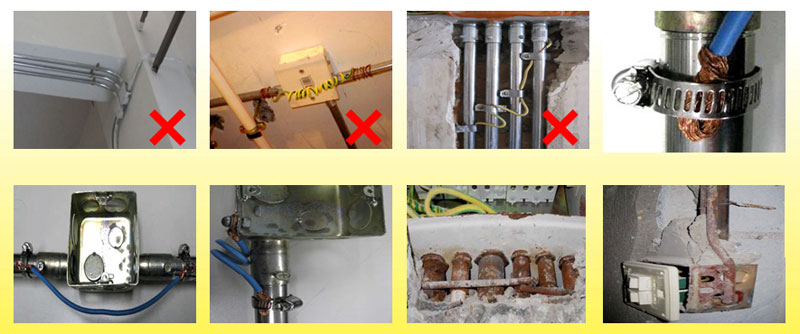

(五)电线管和水管固定间距约80-2500px且固定牢固,镀锌电线套管和镀锌线盒需按要求使用铜芯软线跨线连接且连接牢固,截面积不小于4MM2。金属线槽及金属桥架全长不小于2处接地或接零干线连接,以保持良好的电器连通。

电线管和水管

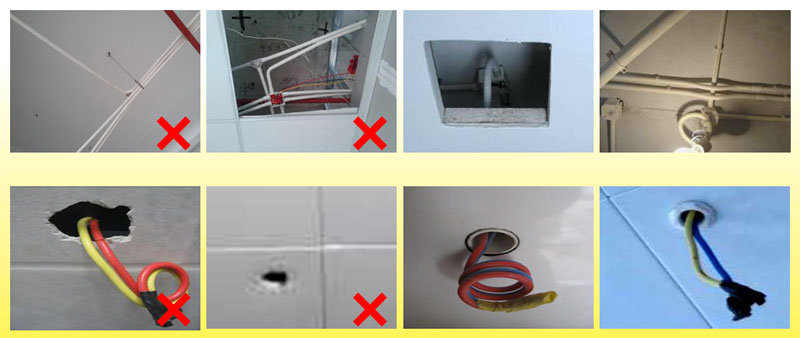

 (六)吊顶内电线须穿管,金属扣板导线出口处应加锁扣或波纹管保护,线管应用吊钩或管卡,固定在墙和顶面上。

吊顶内电线

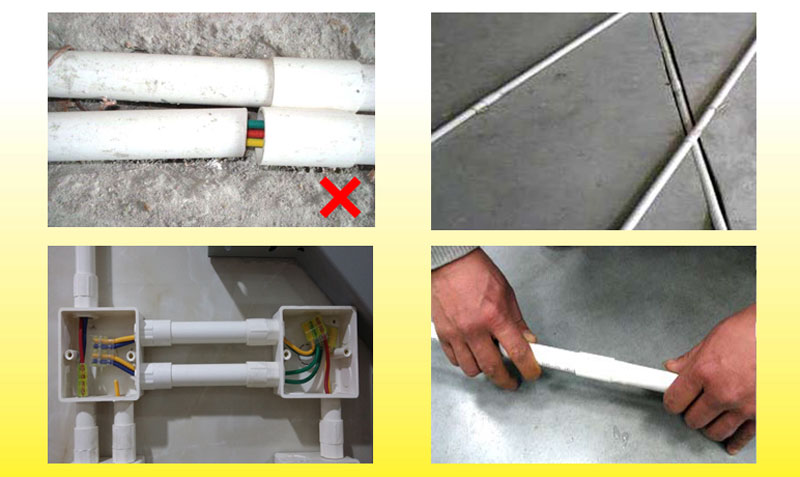

(七)电管与开关线盒必须使用锁扣连接,二盒穿线的,要用线管连接,PVC线管接头必须用PVC专用胶水固定,不得松动。

电管与开关线盒

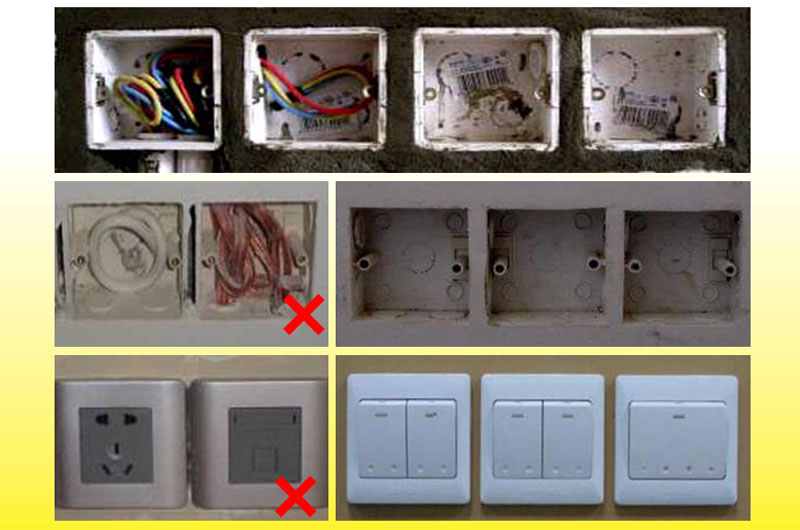

(八)同一空间插座面板平面高低差应≤5mm,相邻插座底盒或面板高度一致,与墙面平,底盒间有10mm间距并填实,开关和插座开方孔要"套割"(含板材,瓷砖)

空间插座面板
